Технические характеристики
Аналоговые каналы
Количество универсальных аналоговых каналов: 4
Количество одновременно включенных каналов: 1, 2, 3, 4
Количество аппаратных поддиапазонов канала: 40
Аппаратные поддиапазоны канала: от ±0.05 до ±350 В
Входное активное сопротивление канала: не менее 1 МОм
Канал синхронизации
Количество универсальных каналов синхронизации: 1
Количество аппаратных поддиапазонов канала: 40
Аппаратные поддиапазоны канала: от ±0.05 до ±350 В
Дополнительный усилитель/аттенюатор канала синхронизации с 16 поддиапазонами
Входное активное сопротивление канала: не менее 1 МОм
Режимы работы:
- аналоговый канал
- детектор отрицательных и положительных импульсов с визуальной индикацией
- аппаратное подавление холостой искры в режиме мотор-тестера
Максимальная частота дискретизации
В режиме осциллографа и самописца:
500 кГ в 1-но канальном режиме
250 кГц в 2-х канальном режиме
166 кГц в 3-х канальном режиме
125 кГц в 4-х канальном режиме
Разрядность АЦП
В режиме осциллографа и самописца: 10 бит
Режимы работы
Осциллограф (функционально подобен обычному аналоговому осциллографу)
Покадровый мотор-тестер (данные каждого измерения (кадра) в реальном режиме времени отображаются на экране ПК и автоматически записываются на винчестер для дальнейшего просмотра / анализа)
Самописец (данные измерения в реальном режиме времени отображаются на экране ПК и непрерывным потоком записываются на винчестер для дальнейшего просмотра / анализа)
Встроенный адаптер зажигания
Универсальный смеситель для работы со всеми системами зажигания с управляемой программной инверсией для подключения 6 емкостных или 6 индуктивных датчиков.
Встроенный индикатор полярности искры, автоматическая инверсия канала синхронизации, отдельный датчик синхронизации не требуется.
Программное управление согласованием подключаемых датчиков со входами смесителя.
Прочие технические характеристики
Напряжение питания: от USB
Потребляемый ток: не более 200 мА
Гальваническая развязка питания: нет
Габаритные размеры измерительного блока: 206 x 84 x 38 мм
Масса измерительного блока: не более 0.6 кг
Комплектация:

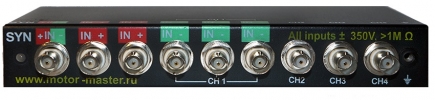

- MT DiSco 4 Pro
- крючок для подвеса прибора под капотом
Дополнительно в данной категории можно добавить к заказу:
- качественный USB кабель с ферритовыми фильтрами
- щупы.
ПРЕДУПРЕЖДЕНИЯ!
Прибор не имеет гальванической развязки. Корпус прибора, экраны всех разъемов, крючок (только для DiSco 2 Pro, DiSco 2.5 Pro, MT DiSco 4 Pro) соединены в общую электрическую цепь. Не допускайте появления разности потенциалов между любыми из ниже перечисленных элементов:
- корпус осциллографа;
- крючок подвеса;
- отрицательный контакт щупов используемых каналов
- экран разъемов BNC;
- экран разъема USB.
Программное обеспечение для осциллографа можно скачать в разделе загрузок.
Минимальные системные требования.
Место на жестком диске 500MB.
Windows XP: процессор не ниже 1,5GHz, оперативная память 512MB;
Windows Vista/7/8/10: процессор не ниже 2,5GHz или многоядерный процессор 2GHz, оперативная память 4Гб.
