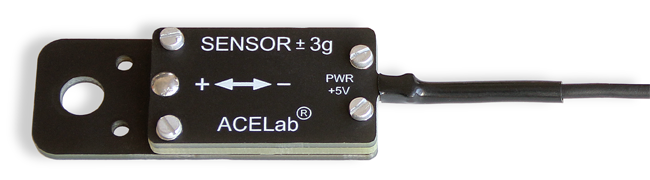

Акселерометр «SENSOR ± 3g»

Оценить

4900руб.
Кол-во:

Последовательное сгорание смеси в цилиндрах создает импульсы крутящего момента, который вызывает равный по величине, но противоположный по направлению реактивный момент. Реактивный момент передается на опоры и вызывает колебания двигателя. Оценка равномерности работы цилиндров производится визуальным сравнением формы мгновенных виброускорений, регистрируемых датчиком "SENSOR ± 3g", закрепленным в верхней части двигателя.


Возможное место крепления акселерометра


Установка акселерометра на шпильке крепления ИКЗ


Сниженный вклад одного из цилиндров. Режим холостого хода. А/м Mitsubishi.

Синий график - сигнал "SENSOR ± 3g".
Белый график - нормированный сигнал ускорения: сигнал акселерометра фильтруется (сглаживается, для подавления помех); участки начала отклонения двигателя в сторону, противоположную вращению коленчатого вала, привязываются к общему уровню. Желтый график - сигнал от щупа-делителя, расположенного рядом с ИКЗ одного из цилиндров: сигнал наводки от ИКЗ использован для синхронизации.


Момент перехода от режима холостого хода к свободному разгону коленчатого вала,
при резком открытии дроссельной заслонки. А/м Skoda Octavia.


Резкое открытие дросселя. Небольшой провал в начале свободного разгона.
Синхронизация от сигнала управления форсункой. А/м Kia Rio


Конечный участок выбега с высоких оборотов с выключенным зажиганием.
Дроссельная заслонка удерживается открытой. Компрессия равномерная. А/м Kia Rio

Технические характеристики

Акселерометр «SENSOR ± 3g»
  • Максимальное ускорение, g: ± 3
  • Число измерительных осей: 1
  • Выход: закрытый, без постоянной составляющей (через емкость)
  • Чувствительность датчика, мВ/g: 330 ± 30
  • Диапазон выходного напряжения, В: ± 1,5
  • Частотный диапазон, Гц: 1...400
  • Напряжение питания от «АВТОАС-ЭКСПРЕСС 2», В: 5 ± 0.3
  • Ток, потребляемый от источника питания, не более, мА: 1.5
  • Габаритные размеры (без кабеля), мм: 65х25х10
  • Длина кабеля датчика, м: 2,3
  • Масса датчика: не более, кг: 0,05

Датчик предназначен для эксплуатации в следующих условиях:

  • Температура окружающего воздуха от плюс 5 до плюс 45 град. С
  • Относительная влажность воздуха до 85% при температуре 25 град . С.
  • Время непрерывной работы датчика не лимитируется.

Комплект поставки

В комплект поставки входят:
  • Акселерометр «SENSOR ± 3g» – 1 шт.
  • Паспорт
  • Гарантийный талон
  • Упаковка

Гарантийный срок эксплуатации акселерометра «SENSOR ± 3g» – 1 год co дня продажи потребителю. В течение гарантийного срока предприятие-изготовитель безвозмездно устраняет неисправности, возникшие в датчике, если не были нарушены условия его эксплуатации и не нарушена пломбировка внутри корпуса датчика.
