UCDS Ford

UCDS Ford ― Автоэлектроника - оборудование для диагностики вашего автомобиля.
Оценить

8000руб.
Кол-во:

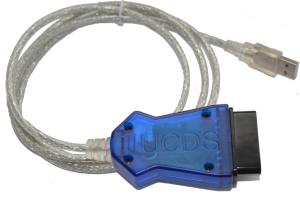

Описание диагностического адаптера. Внешний вид. Контрольные лампы и управляющие кнопки.

  1. Диагностический адаптер из аппаратно-программного комплекса Universal Can Diagnostic system (UCDS) изготовлен на стандартной печатной плате с применением современных высокоскоростных электронных компонентов. Место изготовления адаптера – РФ, г. Санкт-Петербург. Печатная плата с необходимыми органами управления и контрольными лампами вмонтирована в стандартный пластиковый мини-бокс (фото 1-5) с USB-разъемом для подключения к персональному компьютеру с предустановленными драйверами и программным обеспечением указанного комплекса и разъемом типа OBD II для подключения к диагностическому интерфейсу автомобиля.
  2. Контрольные лампы позволяют визуально определить в зависимости от режима работы адаптера его текущее состояние, наличие питания, процесс, происходящий в настоящий момент (чтение/запись данных) и прочие показатели.
  3. В схемотехнику адаптера заложена возможность обновления его внутреннего программного обеспечения (firmware). Для получения последней версии обращайтесь к разработчикам на официальный форум UCDS.

Программное обеспечение. Основные возможности.

Аппаратно-программный комплекс UCDS предоставляет пользователю возможность:

– производить диагностику большинства узлов и компонентов автомобиля, соединенных с центральным электрическим модулем (GEM, BCMii) по шине данных (CAN);

– получать данные об установленных в автомобиле модулях и компонентах, в т.ч. их каталожный номер, версию калибровки, серийный номер;

– вносить изменения как в центральную конфигурацию автомобиля, так и изменять по необходимости конфигурацию отдельных модулей и компонентов автомобиля;

– обновлять калибровки (прошивки) отдельных модулей и компонентов автомобиля, в том числе двигателя (т.н. чип-тюнинг);

– производить русификацию штатных аудио-модулей производства фирмы SONY ;

– производить апгрейд (замену) программного обеспечения дверных модулей для активации функции автоматического складывания наружных зеркал заднего вида при постановке а/м на охрану.

– прочее (список возможностей постонно расширяется).

Программное обеспечение состоит из драйверов последовательной шины USB-serial (рекомендованы драйверы FTDI), устанавливаемых на PC для корректного сопряжения шин данных PC и автомобиля и собственно программного интерфейса UCDS.

Программный интерфейс UCDS имеет основное окно для выбора режима работы: выбор  типа автомобиля или выбор сервисного режима для обновления firmware адаптера, обновления или выбора прошивки различных аудиомодулей и исполнения прочих сервисных функций.

В настоящий момент UCDS работает со следующими платформами: Focus II 2004-2011; Focus III 2011, 2015;FOCUS MK4 ; Kuga I, Kuga II; C-MAX; S-MAX; MONDEO IV; Mondeo 2015 ; Galaxy ; Tansit; Fiesta 2008, 20015; список поддерживаемых автомобилей постоянно расширяется

Покупка и понимание стоимости приобретаемого адаптера.

Лицензирование адаптера

Лицензии адаптера делятся на два типа: Базовая и Расширенная

Базовая лицензия: Предоставляет доступ к диагностике (DTC – Diagnostic Trouble Codes), сервисным и прочим процедурам, Asbuilt Editor(CCC), поставляется с библиотекой J2534, которая позволяет использовать адаптер со сторонним ПО.

Расширенная лицензия дает неограниченный ничем (ни по времени использования, ни по привязкам к ПК), доступ к существующим разделам программного обеспечения, таким как: VBF LoaderUpdate Wizard и Direct Config.

VBF Loader – раздел программного обеспечения проекта UCDS, позволяющий самостоятельно загружать в модули автомобилей марки Ford, различные файлы в формате .VBF

Update Wizard – раздел программного обеспечения проекта UCDS, позволяющий производить обновление программного обеспечения различных модулей автомобилей марки Ford в соответствии с последними базами данных программного обеспечения IDS, при условии доступности файлов на серверах. Внимание! Не все модули могут быть обновлены через данных раздел, т.к. файлы обновлений либо не выкладываются на сервера (политика безопасности) либо модуль имеет альтернативный способ обновления собственного ПО (например через USB или SD карту).

Direct Config – раздел программного обеспечения проекта UCDS, позволяющий производить конфигурацию различных модулей автомобилей Ford напрямую. Отличительная особенность автомобилей Ford Mondeo 5.
Для информации: Автомобиль Ford Mondeo 5 может быть сконфигурирован ТОЛЬКО через данный раздел.

Стоимость расширенной лицензии 4000р.
Так же возможно разовое бесплатное получение DEMO лицензии, которая предоставит на 20 запусков ПО UCDS доступ в разделы, входящие в расширенную лицензию. DEMO лицензия не ограничена по времени, однако ограничена по количеству запусков ПО UCDS.

ВНИМАНИЕ! РАСШИРЕННАЯ ЛИЦЕНЗИЯ НЕ ОТМЕНЯЕТ СИСТЕМУ КРЕДИТОВ В ПРОЕКТЕ!

Это означает, что приобретя адаптер с расширенной лицензией, Вы так же будете тратить кредиты различных уровней на различные коммерческие операции, если это будет Вам необходимо. Приобретение адаптера БЕЗ КРЕДИТОВ, либо в режиме НЕОГРАНИЧЕННОГО количества кредитов НЕВОЗМОЖНО!

Система кредитования

В настоящий момент в проекте существует коммерческая составляющая, которая выражается в кредитах 5-и уровней.

Кредиты 1 ур. – стоимость 500р – в основном служат для сброса пробегов, повышения мощности двигателя за счет программирования штатного ПО более высокой мощности (например Ford Focus 3 150HP -> 163HP ), русификации магнитол Sony 2 поколения (розовая подсветка\пластиковый центральный регулятор громкости), программирования для автомобилей Ford Focus 2 2008гв и далее функции автоскладывания зеркал при закрытии\постановки в охрану, а так же различных дополнительных операциях.


Кредиты 2 ур. – стоимость 2000р – служат для программирования кастомного программного обеспечения приборных панелей Converse+ для Ford Mondeo4\S-Max\Galaxy от производителя Motral (Москва), которое включает в себя различный опционал в виде отображения работы парктроников на LED экране приборной панели, а так же другой дополнительной информации, не предоставляемой в штатном исполнении.
Возможные опции для программирования:
PA – “Park Assist on main screen”
PTC – Show work of Additional electronik heater (if installed)
Light – Correct show difference between ambient lights and main front light
FLTheme – Facelift color theme added (only for 1122 versions)
Icons – Restyle icons added (only for 1122 version)
Door – Blocking messages of opening doors
TVM – Temperature and voltage menu
DSpeed – Digital speed
TVMC – Temperature and voltage menu with clock ( only for restyle )
PDoorlock – Passenger door lock ( only for restyle )
Themes – Additional 4 color themes ( only for restyle )
Возможные варианты программирования и их стоимость:
Для дорестайл приборных панелей:
PA + PTC + Light + FLTheme + Icons + Door => 1 x 2 уровня => 2000р
PA + PTC + Light + FLTheme + Icons + Door + TVM => 1 x 2 уровня + 1 x 1 уровня => 2500р
PA + PTC + Light + FLTheme + Icons + Door + TVM + DSpeed => 1 x 2 уровня + 2 x 1 уровня => 3000р
Для рестайл приборных панелей:
PA + PTC + Light => 1 x 2 уровня => 2000р
PA + PTC + Light + TVMC + DSpeed + PDoorlock => 1 x 2 уровня + 1 x 1 уровня => 2500р
PA + PTC + Light + TVMC + DSpeed + PDoorlock + Themes => 1 x 2 уровня + 2 x 1 уровня => 3000р
Внимание! Повторное программирование приборной панели с другими опциями будет списывать ТОЛЬКО кредиты 1 уровня !


Кредиты 3 ур. – стоимость 4000р – служат ТОЛЬКО для программирования TUNED прошивок для автомобилей Ford, от производителя Андрея Бунеева (СПб)


Кредиты 4 ур. – стоимость 4000р – служат ТОЛЬКО для программирования TUNED прошивок для автомобилей Ford, от производителя Motorsoft


Кредиты 5 ур. – стоимость 4000р – служат ТОЛЬКО для программирования TUNED прошивок для автомобилей Ford, от производителя KB-Tuning (Beletsky)

Определение стоимости

Базовая стоимость адаптера 8000р  – это только аппаратная часть.


Далее стоимость адаптера вычисляется по формуле : 8000р+(Кр1*500)+(Кр2*2000)+(Кр3*4000)+(Кр4*4000)+(Кр5*4000)+Рл*4000

где Кр1-5 – кредиты 1-5 уровней Рл – расширенная лицензия

Внимание! Для функциональности адаптера, на нем МИНИМАЛЬНО должен быть хотя бы 1 кредит 1 ур., который так же может быть использован в любое время по назначению. В случае если ВСЕ кредиты 1 уровня на адаптере израсходованы и текущее их значение равно 0 – такой адаптер будет не функционален, пока на него не будет добавлен минимум 1 кредит 1 уровня.

Пример расчета адаптера с 1 кредитом 1 уровня, 2 кредитами 3 уровня и расширенной лицензией: 8000+(1*500)+(0*2000)+(2*3000)+(0*4000)+(0*4000)+1*4000 = 18500р

Минимальная стоимость адаптера с 1 кредитом 1 уровня: 8000+(1*500)+(0*2000)+(0*4000)+(0*4000)+(0*4000) = 8500р
