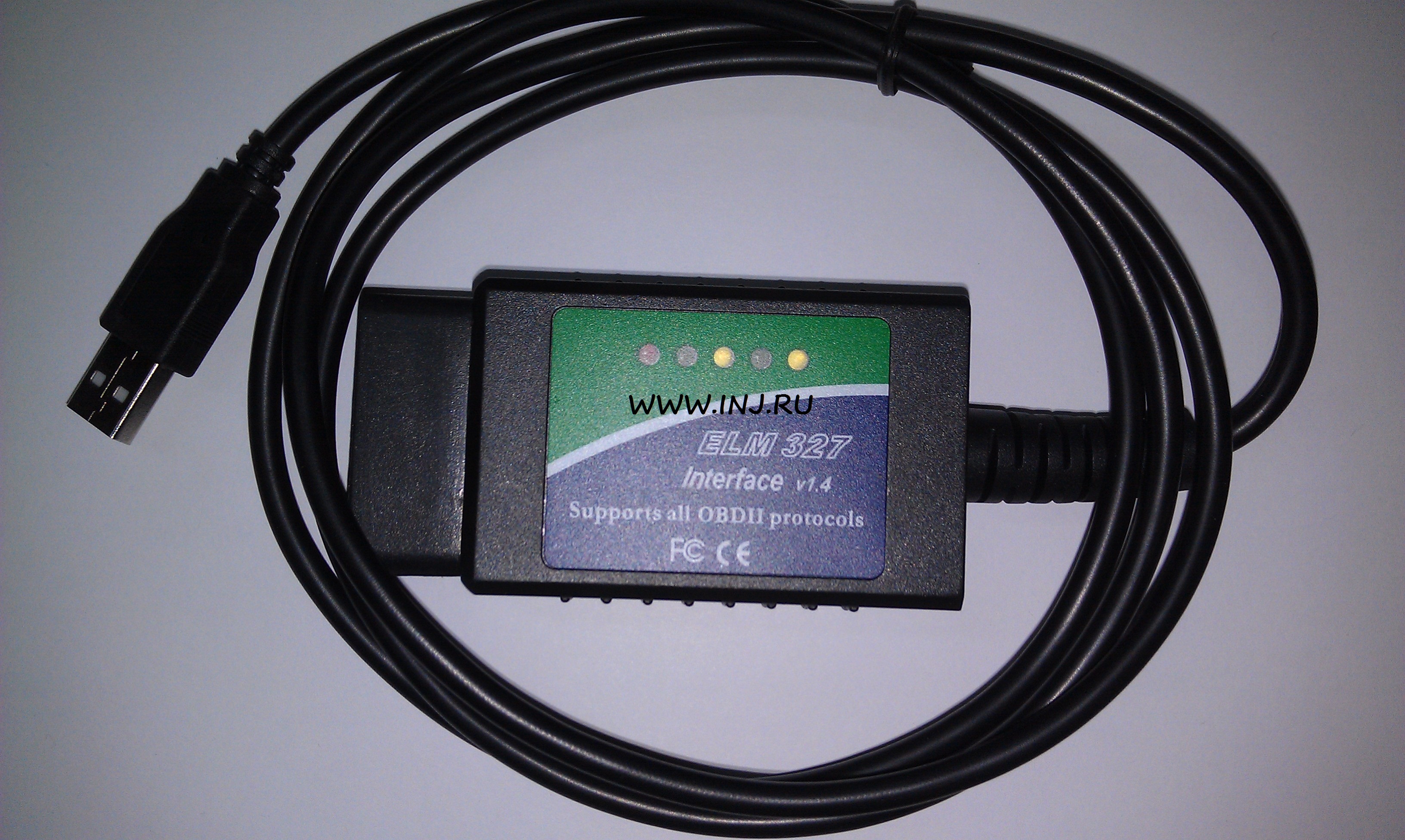

ELM327 ( настоящий момент версия 1.4) — новейшая разработка OBDII сканера используемая для диагностики автомобилей при помощи персонального компьютера. Поддерживает все известные протоколы ODB2 и совместим с множеством дианостических программ. Интерфейс связи с персональным компьютером — usb.
elm327 поддерживает все протоколы can применяемые в автомобилях.
SAE J1850 PWM (41.6 kbaud)
SAE J1850 VPW (10.4 kbaud)
ISO 9141-2 (5 baud init, 10.4 kbaud)
ISO 14230-4 KWP (5 baud init, 10.4 kbaud)
ISO 14230-4 KWP (fast init, 10.4 kbaud)
ISO 15765-4 CAN (11 bit ID, 500 kbaud)
ISO 15765-4 CAN (29 bit ID, 500 kbaud)
ISO 15765-4 CAN (11 bit ID, 250 kbaud)
ISO 15765-4 CAN (29 bit ID, 250 kbaud)
SAE J1939
Описание сканера elm 327
Сканеры OBD-2, построенные на базе микроконтроллера ELM327 хорошо известны зарубежным пользователям и завоевали свою прекрасную репутацию благодаря надежности и универсальности. Благодаря именно этим качествам многие разработчики диагностического программного обеспечения выпускают свои программы для сканеров этого типа. В Интернете размещено множество программ, обладающих различными функциональными возможностями, интерфейсами и языковой поддержкой. Среди них есть как коммерческие продукты, так и бесплатные версии.
Программное обеспечение OBD-II для ELM327 в большинстве своем бесплатное, оно позволяет при помощи этого адаптера диагностировать автомобили поддерживающие один или множество из диагностический протоколов ODBII. Программное обеспечение для этого адаптера поддерживает следующие платформы:
DOS
Windows
MacOS
Linux
PalmOS
PocketPC
Не будет преувеличением сказать, что среди свех OBD-II сканеров ELM327 является лидером по части установки соединения с ЭБУ автомобиля. Там, где другие сканеры отказываются работать, ELM327 прекрасно выполняет свою задачу.
Бесплатное программное обеспечение
Scantool.net
GM Mode 22 Scan Tool by Terry
OBD Gauge for PalmOS and Pocket PC by Dana Peters
OBD Logger by Jonathan Senkerik
OBD-II ScanMaster by Wladimir Gurskij (ScanMaster 3.52 — local copy)
obd2crazy.com
OBD2 Scantool by Ivan Andrewjeski
OBDII for ELM322 by David Huffman
pyOBD by Donour Sizemore for MacOSX and Linux
RDDTC by Pete Calinski
Real Scan by Brent Harris
ScanTest for Pocket PC by Ivan Ganev aka a-ser
wOBD by WDT
Диагностические возможности прибора непосредственно зависят от используемого программного обеспечения. В большинстве случаев это диагностика двигателя и трансмиссии автомобиля, однако есть коммерческие программы, поддерживающие дополнительные протоколы автопроизводителей и позволяющие работать с другими блоками автомобилей.
Основные возможности
Чтение кодов неисправностей (DTC): Отображение всех кодов неисправностей и их описание.
Экспорт данных и распечатка.
Стирание кодов неисправностей (DTC): Arrange, add, delete codes to your specifications.
Вывод текущих параметров в метрической и США системах измерений
Запись данных и вывод графиков
Счетчик времени разгона: от 0 до 100 км/ч
ELM327 — микроконтроллер, и для снижения себестоимости производства сканера, некоторыми производителями диагностического оборудования (преимущественно китайские) выпускают процессоры ELM327 с копией программного обеспечения оригинального elm327 процессора. Такая экономия не сказывается на качестве соединения и надежности прибора в целом, так как используется копия прошивки(firmware) микроконтроллера elm327, включенной по стандартной схеме рекомендуемой производителем чипа elm327. В предлагемом нами сканере выполненном по схеме рекомендованной производителем установлен чип ELM327 v 1.4.
Комплектность поставки
Адаптер с процессором ELM327
OBDII кабель
Кабель связи с компьютером USB
Технические характеристики
16 контактный OBDII разьем, адаптер с процессором ELM327, usbкабель
Светодиоды: OBD Tx/Rx, RS232 Tx/Rx, Power
Рабочее напряжение: 12V, внутренняя защита от коротких замыканий и перенапряжения
Ток покоя: 45 mA
Скорость обмена: 38400 бод
Минимальные требования к ПК:
Операционная система Windows® 98 / 2000 / XP;
Процессор Intel Pentium® 150МГц или аналогичный;
Объем оперативной памяти от 16Мб;
Свободное место на жестком диске 50Мб;
USB порт, скорость подключения 38400bps
